12 نمونه ریل درب اتوماتیک شیشه ای کشویی
در ورودی یک فروشگاه پرتردد, صدای ضربه ای که هر بار هنگام عبور هنگر از نقطه میانی شنیده می شود, معمولاً از اتصال نامنظم پروفیل, آلودگی مسیر یا تراز نبودن زیرسازی خبر می دهد. ریل درب اتوماتیک شیشه ای فقط یک کانال آلومینیومی برای جابه جایی پنل نیست؛ سطح حرکت چرخ, ضخامت مقطع, طول یکپارچه, محل نصب موتور, مسیر تسمه, ظرفیت هنگر و دسترسی کاور همگی بر عملکرد مجموعه اثر دارند. ریل درب اتوماتیک شیشه ای برای مدل تک لت, دو لت, تلسکوپی, فریم لس و فریم دار با ساختارهای متفاوت سفارش داده می شود و باید با وزن شیشه سکوریت یا لمینت هماهنگ باشد. نمونه سبک اداری با ریل تقویت شده فروشگاهی از نظر مقطع و تحمل چرخه یکسان نیست و استفاده از مدل کم ظرفیت برای پنل سنگین می تواند به ساییدگی چرخ, حرکت مایل یا فشار اضافی بر موتور منجر شود. هنگام انتخاب باید طول دهانه, خط اتصال, شاسی سردر, نوع کاور, کفشک راهنما, تسمه و شرایط تعمیر برسی شوند. ایمن سازی پیش از ساخت یا تعویض, حرکت دستی لت ها و استحکام محل نصب را کنترل می کند. قیمت سفارش نیز به جنس پروفیل, طول ریل, مدل بازشو, تعداد مسیرها, یراق, بسته بندی, ارسال, نصب و خدمات تنظیم وابسته است.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| جنس پروفیل | پروفیل آلومینیومی اکسترودشده, سختی مقطع و یکنواختی سطح حرکت چرخ را در ریل درب شیشه ای تعیین می کند. | مقطع نرم یا دارای موج برای پنل سنگین و تردد پیوسته انتخاب نشود. |
| مدل بازشو | ریل تک لت, دو لت و تلسکوپی از نظر تعداد مسیر, چینش هنگر و طول مفید تفاوت دارند. | نقشه حرکت و فضای پارک پنل ها پیش از برش ریل تأیید شود. |
| ظرفیت وزنی | ضخامت پروفیل, تعداد هنگر, نوع چرخ و فاصله نقاط اتصال بر تحمل شیشه سکوریت یا لمینت اثر دارند. | وزن کامل شیشه, فریم, قفل و یراق در محاسبه لحاظ گردد. |
| تراز و زیرسازی | شاسی فلزی و تراز طولی, مسیر یکنواخت حرکت چرخ و بسته شدن دقیق پنل را فراهم می کنند. | ریل فقط روی سقف کاذب یا پوشش تزئینی نصب نشود. |
| هنگر و چرخ | چرخ پلیمری, بلبرینگ, پیچ تنظیم و براکت هنگر بر صدا, اصطکاک و ارتفاع لت اثر می گذارند. | نوع هنگر با شکل داخلی ریل و وزن پنل هماهنگ باشد. |
| تسمه و موتور | مسیر تسمه, پولی و محل موتور داخل کاور باید بدون تماس با کابل یا بدنه ریل طراحی شود. | کشش تسمه پس از نصب و چند چرخه کاری دوباره تنظیم گردد. |
| کاور و دسترسی | کاور آلومینیومی از موتور, کنترلر و ریل محافظت می کند و امکان سرویس قطعات را فراهم می سازد. | بازشدن کاور نباید با سقف, نما یا تابلو ورودی تداخل داشته باشد. |
| حمل و نصب | محافظ لبه, بسته بندی طولی و حمل بدون خم شدگی از آسیب پروفیل پیش از اجرا جلوگیری می کنند. | ریل بلند روی تکیه گاه های متعدد و بدون فشار موضعی ارسال شود. |
| قیمت و نگهداری | طول, مقطع, مدل تلسکوپی, هنگر, کاور, نصب و تعمیر بر قیمت ریل اثر دارند. | پیشنهادها با مشخصات یکسان متریال, یراق و خدمات مقایسه شوند. |
کاربردها و نمونه های ریل درب اتوماتیک شیشه ای کشویی
ریل مناسب برای دفتر کم تردد با نمونه مورد استفاده در فروشگاه شلوغ یا ورودی درمانی شرایط یکسانی ندارد. در دفتر, حرکت آرام و کاور باریک اهمیت بیشتری دارد؛ در فروشگاه, تحمل چرخه های پیوسته و دسترسی سریع به سرویس اولویت پیدا می کند. مدل تک لت فقط یک پنل را در یک جهت هدایت می کند, ولی ریل دو لت باید حرکت متقارن پنل ها را حفظ نماید. نمونه تلسکوپی نیز چند مسیر موازی و سازوکار هماهنگ کننده دارد. انتخاب براساس صحنه واقعی استفاده, از نصب ریل سبک برای شیشه سنگین یا سفارش ساختار پیچیده برای دهانه ساده جلوگیری می کند. کیفیت حرکت هنگامی مشخص می شود که پنل ها در تمام طول, بدون تغییر صدا, گیرکردن یا افت ارتفاع جابه جا شوند.

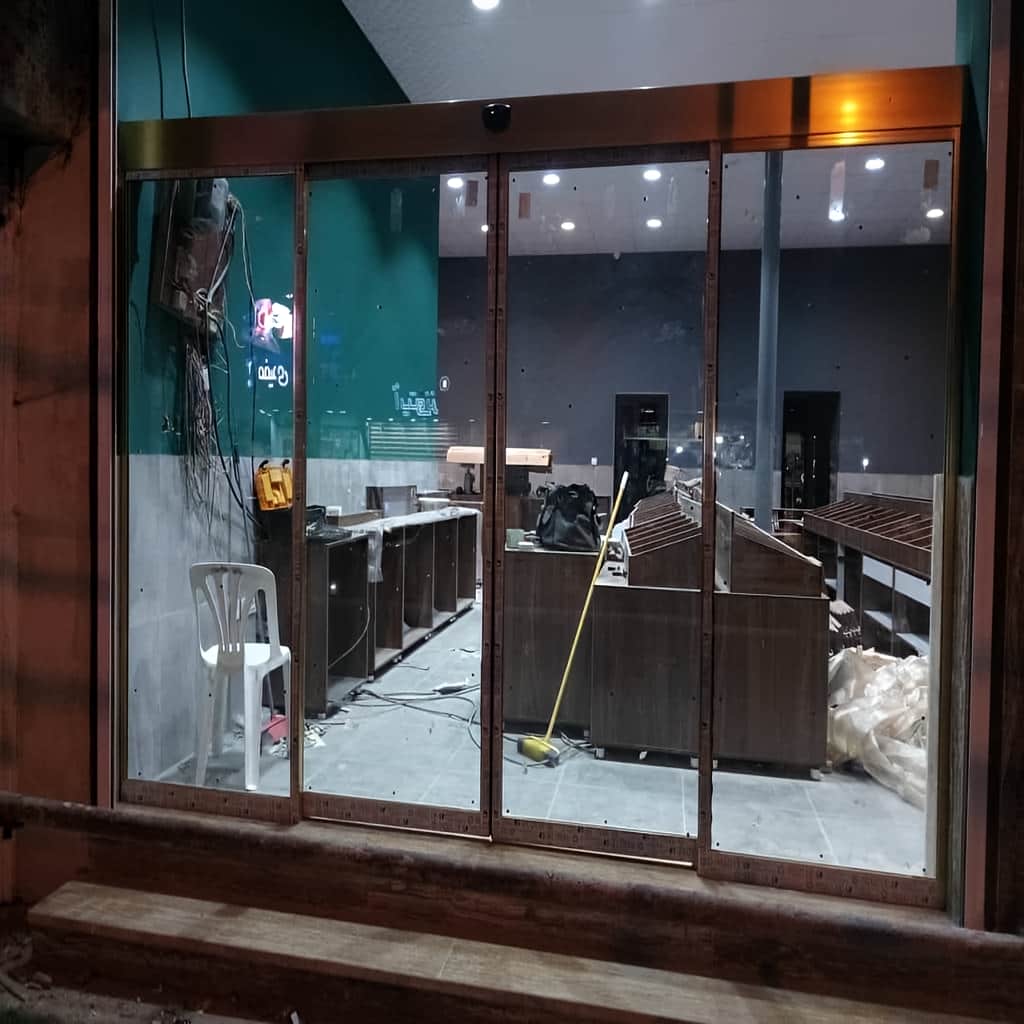

نمونه تک لت سبک برای دفتر و فضای اداری
نمونه نخست, ریل تک لت سبک برای دفتر, اتاق مدیریت یا ورودی داخلی است. در چنین فضایی معمولاً یک پنل با عرض محدود و تعداد چرخه کمتر حرکت می کند. کاور باریک می تواند ظاهر سردر را ساده نگه دارد, اما سبک بودن مجموعه نباید با ضعف پروفیل اشتباه گرفته شود. اگر سطح داخلی ریل موج داشته باشد, چرخ در یک نقطه صدا تولید می کند و شیشه هنگام توقف لرزش خواهد داشت. پیش از نصب, طول مسیر, محل پارک پنل و وزن شیشه اندازه گیری می شوند تا فاصله هنگرها و تعداد نقاط اتصال به شاسی درست تعیین گردد.
در یک دفتر دارای درب شیشه ای موجود, ممکن است موتور تعویض شود اما ریل قدیمی باقی بماند. این تصمیم فقط پس از بررسی خوردگی سطح, لقی اتصال ها و حرکت دستی هنگرها قابل قبول است. ریل فرسوده می تواند موتور تازه را نیز تحت فشار قرار دهد و علت اصلی خرابی قبلی را تکرار کند. پنل باید بدون تسمه و موتور, با نیروی یکنواخت در تمام مسیر حرکت کند. اگر در میانه راه سنگین شود, ابتدا تراز, چرخ و سطح داخلی اصلاح می شوند. استفاده از کاور قابل بازشدن نیز سرویس بعدی را نسبت به پوشش ثابت ساده تر می سازد.

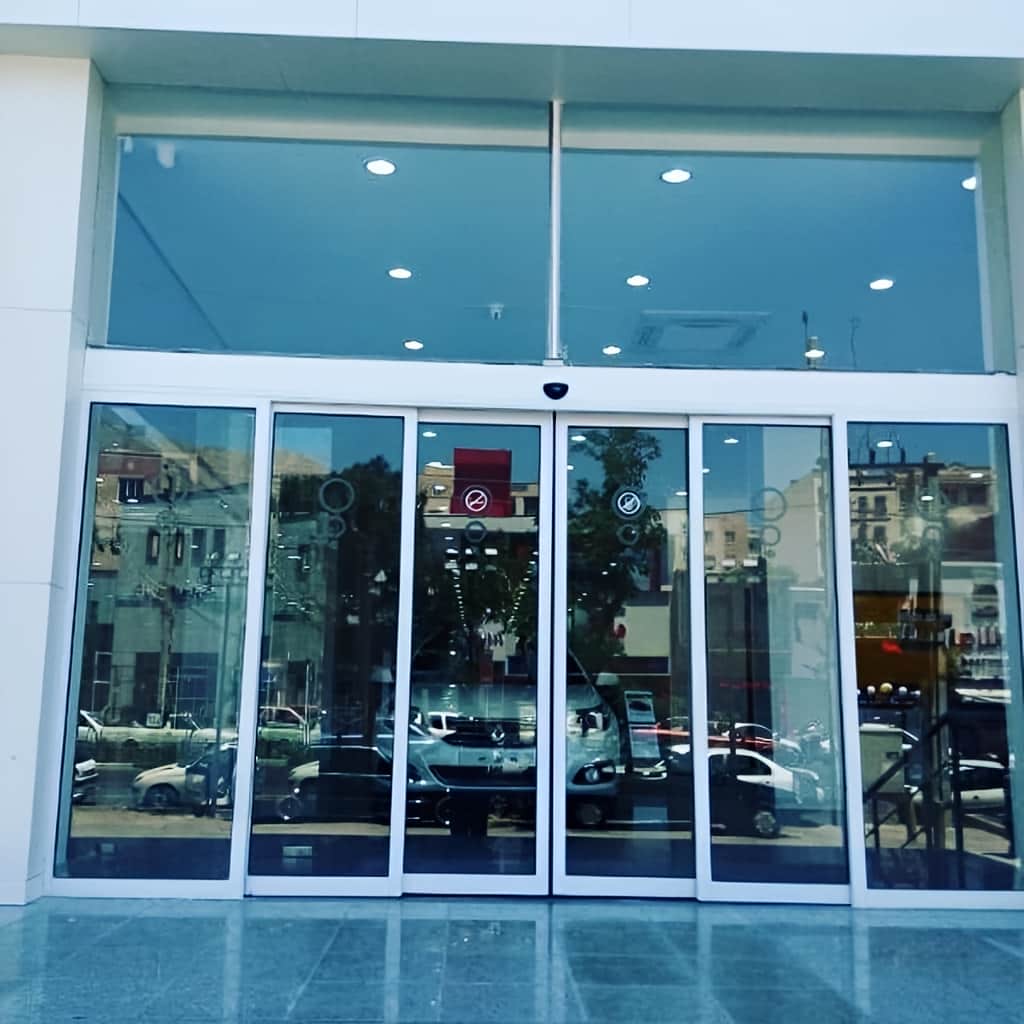

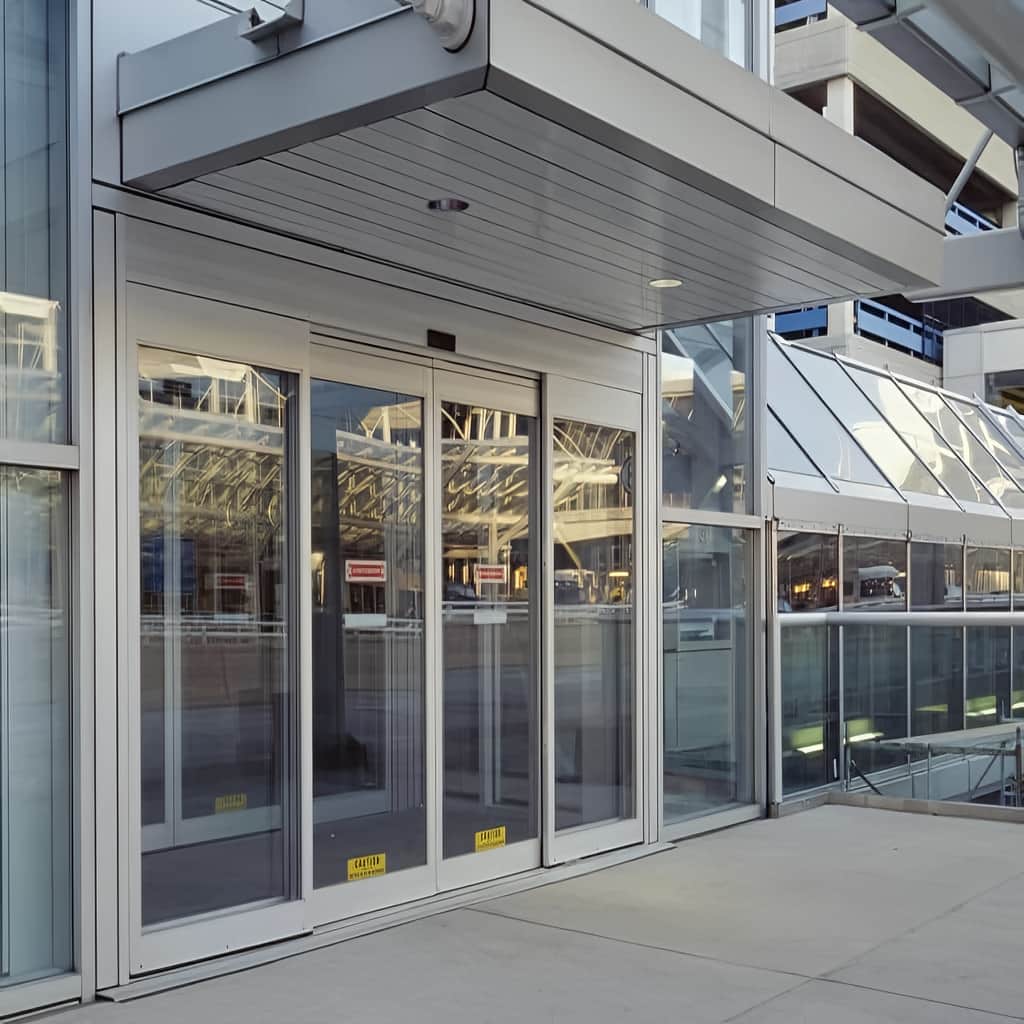

نمونه دو لت متقارن برای فروشگاه و لابی
نمونه دوم, ریل دو لت برای فروشگاه, لابی یا ورودی مرکزی است. دو پنل از مرکز به طرفین حرکت می کنند و اختلاف کوچک در تراز ریل می تواند خط بسته شدن را جابه جا کند. هر لت باید در سمت خود بدون افت ارتفاع حرکت کند و هنگام رسیدن به مرکز, فاصله ای یکنواخت در تمام ارتفاع داشته باشد. سطح اتصال ریل به شاسی باید پیوسته باشد؛ بستن پروفیل فقط در چند نقطه دور از هم, احتمال خمش موضعی را افزایش می دهد. مسیر تسمه و براکت های دو پنل نیز پیش از نصب شیشه کنترل می شوند.

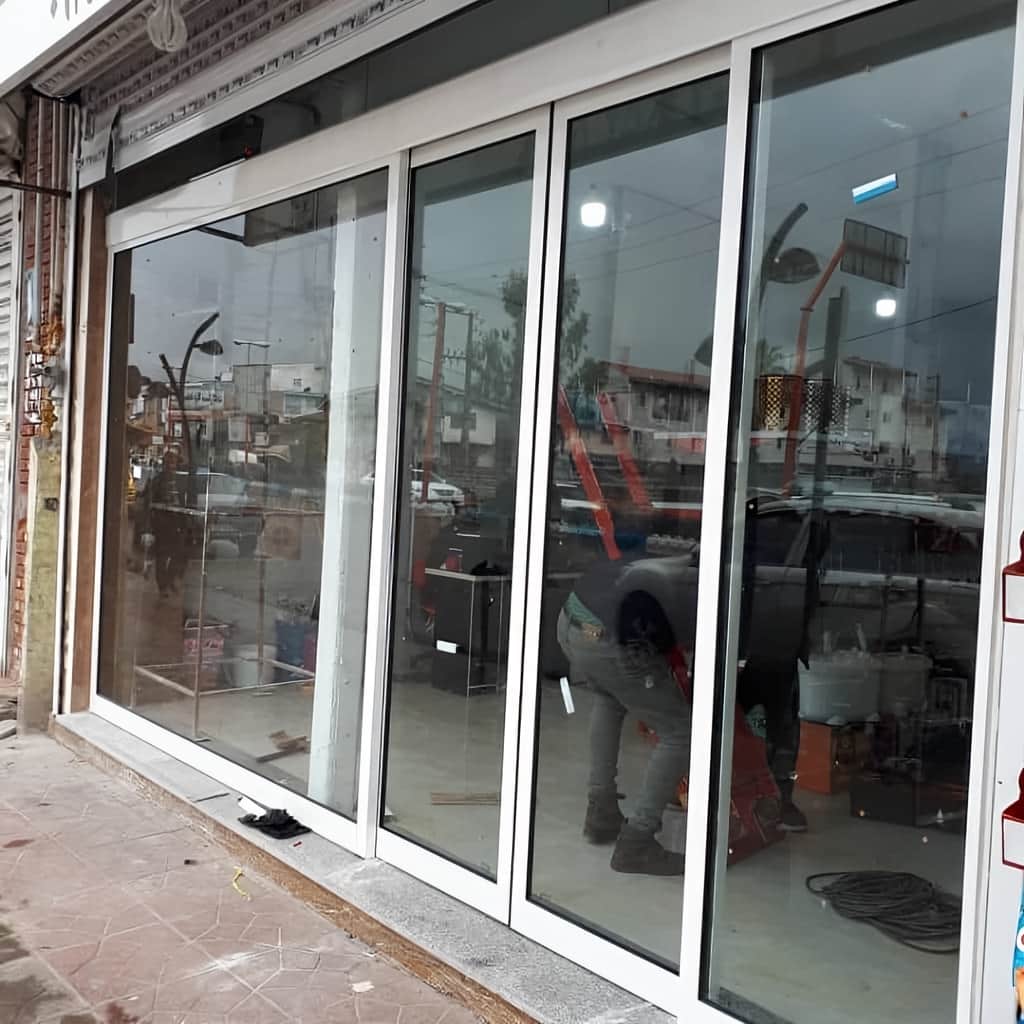

نمونه سوم, ریل دو لت پرتردد با مقطع تقویت شده است. این مدل برای ورودی فروشگاه بزرگ یا مجموعه ای که ساعت های طولانی فعال است, نسبت به نمونه سبک دوام بیشتری ایجاد می کند. بااین حال پروفیل مقاوم بدون هنگر مناسب نتیجه کامل نمی دهد؛ چرخ, بلبرینگ و پیچ تنظیم باید ظرفیت وزن دو پنل را داشته باشند. گردوغبار ورودی نیز در شیار حرکت جمع می شود و صدای دوره ای ایجاد می کند. طراحی کاور قابل دسترس و برنامه پاک سازی منظم, از بازکردن دشوار نما در هر سرویس جلوگیری خواهد کرد.

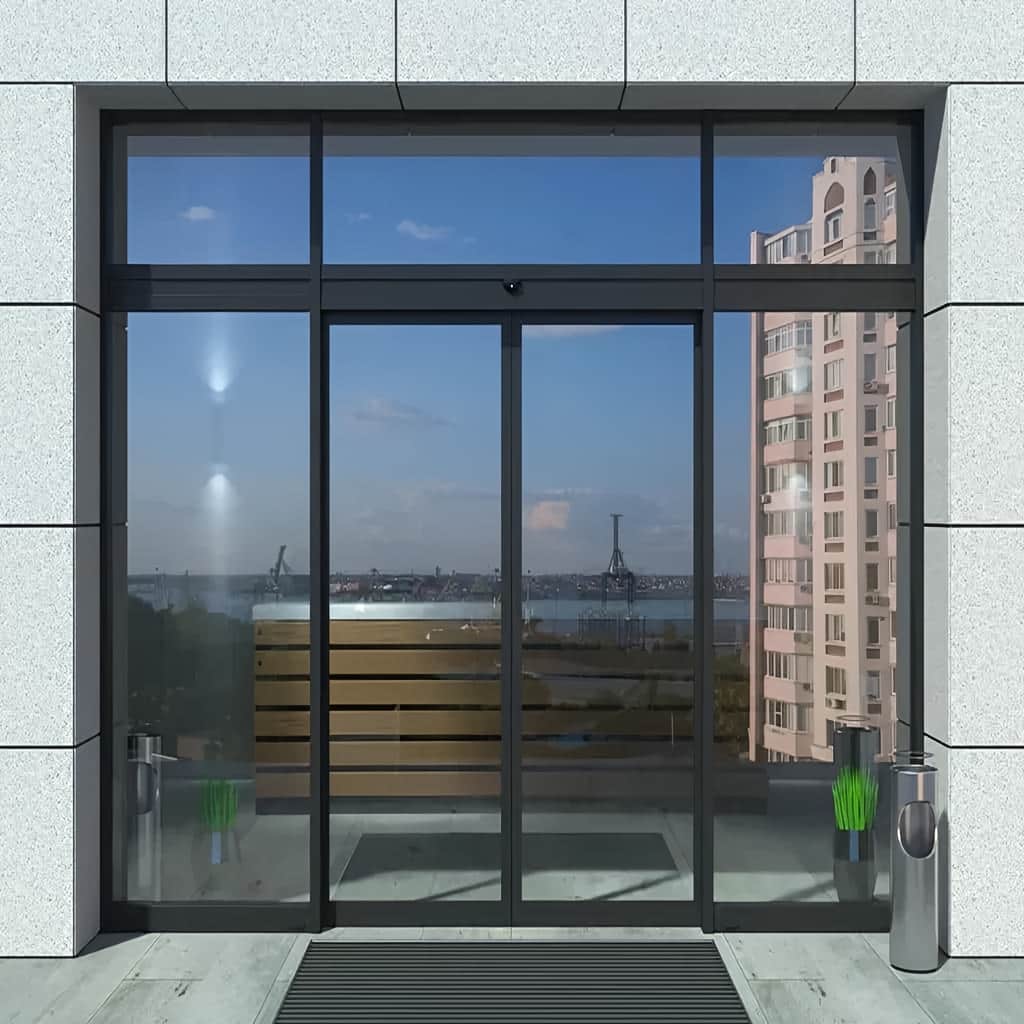

نمونه تلسکوپی برای دهانه با فضای جانبی محدود

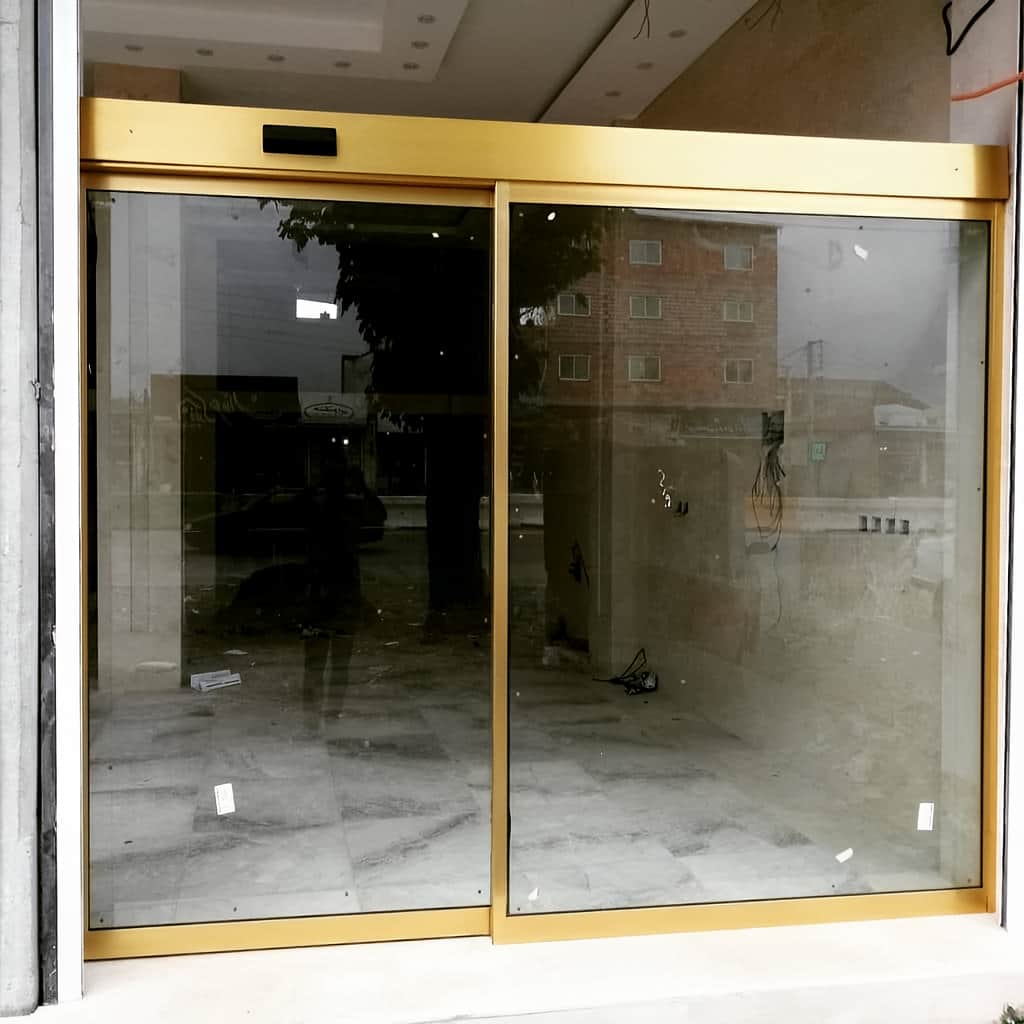

نمونه چهارم, ریل تلسکوپی چندمسیره است که برای ورودی دارای فضای پارک محدود استفاده می شود. چند پنل روی مسیرهای موازی حرکت می کنند و در کنار یکدیگر جمع می شوند. این ساختار نسبت به ریل کشویی ساده, عرض عبور بیشتری آزاد می کند, اما تنظیم آن حساس تر است. فاصله مسیرها, هم پوشانی لت ها و محل براکت باید روی نقشه تعیین شوند. اگر یکی از ریل ها حتی اندکی خارج از تراز باشد, پنل مربوط زودتر متوقف می شود یا با قاب مجاور تماس پیدا می کند. تست هر مسیر پیش از مونتاژ تمام شیشه ها ضروری است.
نمونه پنجم, ریل تلسکوپی تقویت شده برای شیشه لمینت یا پنل فریم دار است. وزن بالاتر این پنل ها نسبت به سکوریت فریم لس, فشار بیشتری بر چرخ ها و اتصال شاسی وارد می کند. افزایش تعداد پیچ بدون تقویت زیرسازی کافی نیست و بار باید به بخش مقاوم سازه منتقل شود. تسمه هماهنگ کننده و پولی ها نیز باید آزادانه حرکت کنند. در تحویل, پنل ها چند چرخه پیوسته جابه جا می شوند تا اختلاف سرعت, تماس قاب ها یا افزایش دمای موتور آشکار گردد. ثبت تنظیمات اولیه, عیب یابی سرویس بعدی را آسان تر می کند.
- ریل سبک را فقط برای وزن و چرخه متناسب استفاده کنید.
- حرکت دستی پنل را پیش از نصب موتور آزمایش نمایید.
- در مدل دو لت, خط مرکزی و ارتفاع دو پنل را کنترل کنید.
- ریل پرتردد را همراه هنگر و چرخ هم ظرفیت سفارش دهید.
- مسیرهای تلسکوپی را پیش از نصب همه شیشه ها جداگانه تست کنید.
- کاور را با دسترسی کافی برای نظافت و تعمیر انتخاب نمایید.
جنس, ساختار و قطعات فنی ریل درب شیشه ای
دو ریل با ظاهر مشابه ممکن است از نظر سختی آلومینیوم, ضخامت دیواره و کیفیت سطح داخلی تفاوت زیادی داشته باشند. پروفیل ضعیف زیر وزن پنل خم می شود, درحالی که مقطع مناسب مسیر چرخ را در طول زمان ثابت نگه می دارد. کیفیت ریل فقط به آلومینیوم محدود نیست؛ هنگر, چرخ, بلبرینگ, تسمه, پولی, ضربه گیر و کاور مجموعه ای مرتبط هستند. چرخ مرغوب روی مسیر آسیب دیده همچنان صدا تولید می کند و ریل مقاوم با هنگر نامتناسب نیز حرکت نرمی ندارد. کنترل سطح اکستروژن, راستای طولی, ابعاد شیار و محل پیچ ها پیش از نصب, احتمال اصلاحات پرهزینه را کاهش می دهد. قطعات باید با مدل اپراتور و وزن کامل لت ها سازگار انتخاب شوند.
پروفیل آلومینیومی استاندارد و مدل تقویت شده

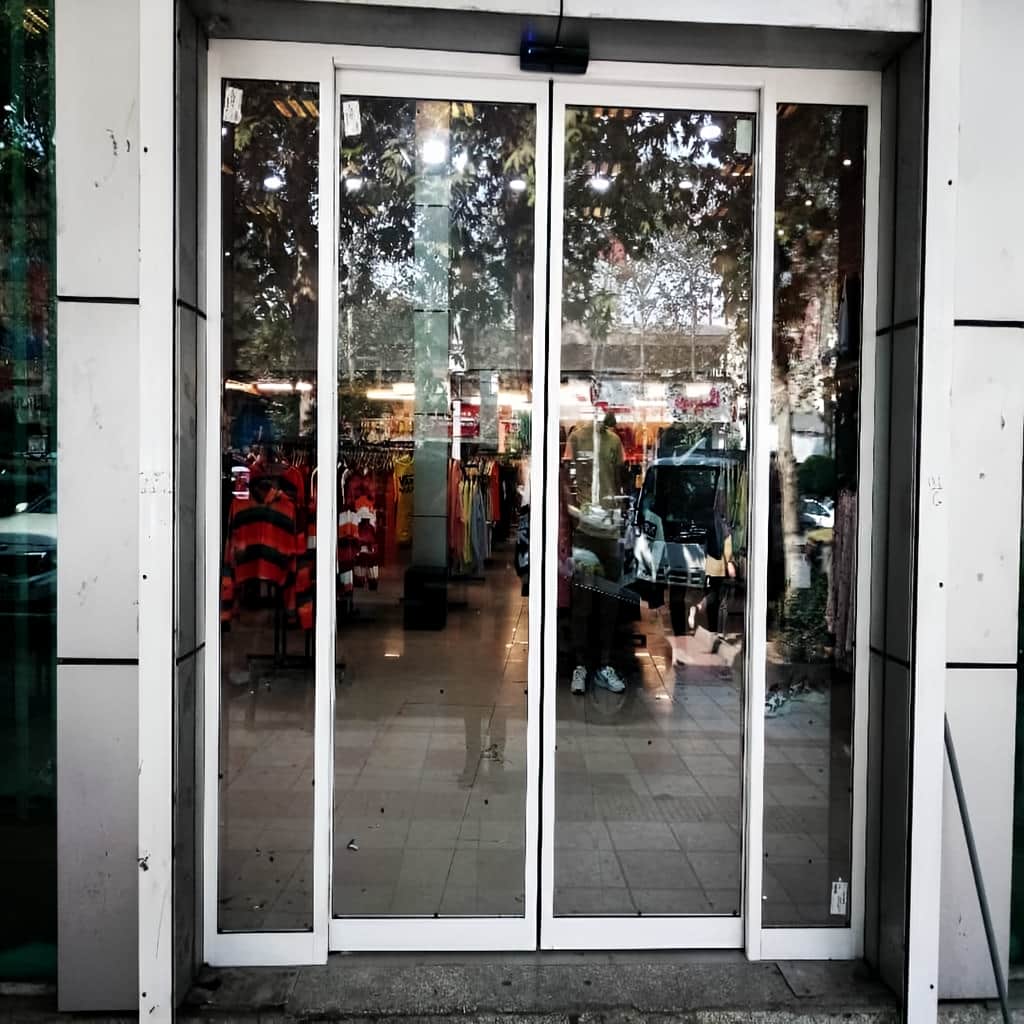

نمونه ششم, ریل آلومینیومی استاندارد برای پنل های سبک تا متوسط است. مقطع باید در طول خود بدون پیچش, فرورفتگی یا موج باشد. یک خط کوچک روی سطح نمایان فقط مسئله ظاهری است, اما ناهمواری داخل مسیر چرخ مستقیماً صدا و اصطکاک ایجاد می کند. ضخامت دیواره در نقاط اتصال و زیر مسیر هنگر اهمیت بیشتری دارد. پیش از برش, ریل روی سطح صاف قرار می گیرد و راستای آن کنترل می شود. استفاده از پروفیل دارای خم شدگی اولیه باعث می شود تنظیم هنگر فقط بخشی از ایراد را پنهان کند.

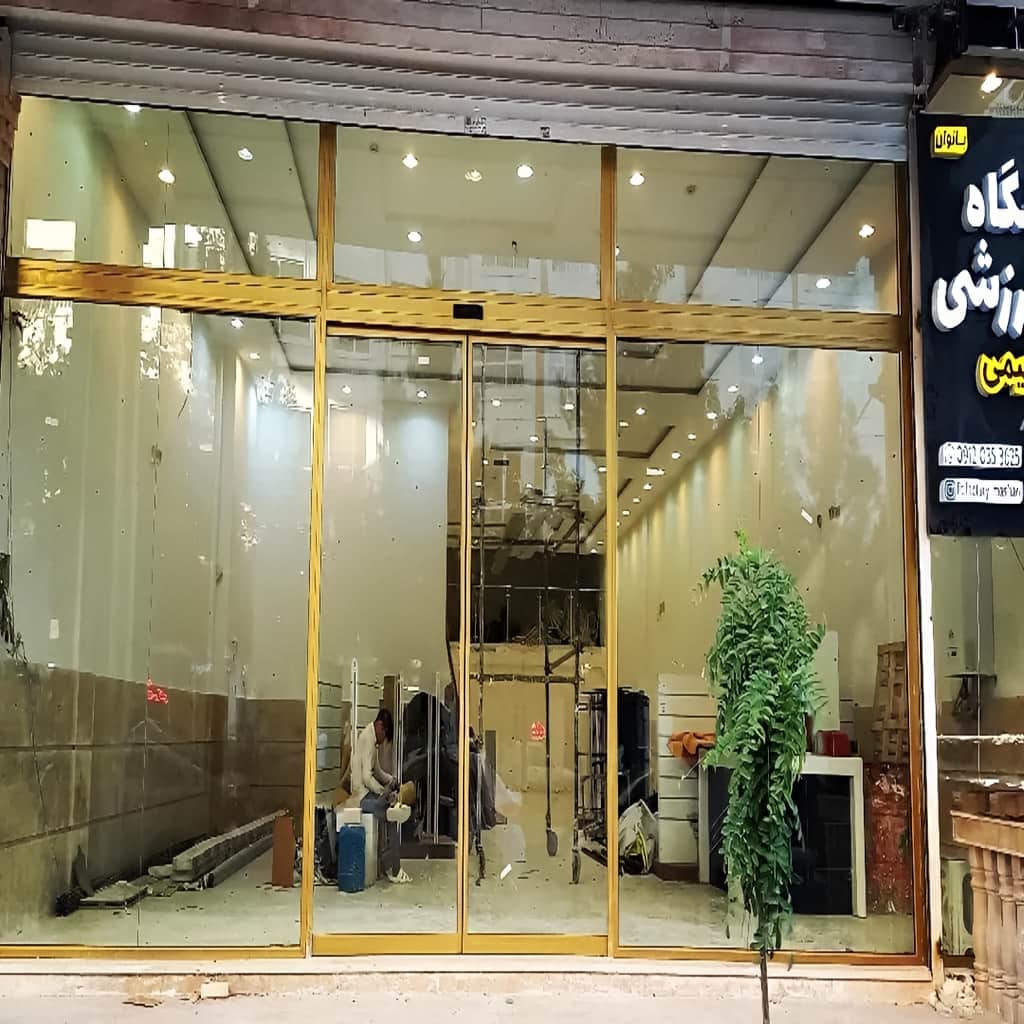

نمونه هفتم, ریل تقویت شده برای پنل بزرگ, شیشه لمینت یا تردد سنگین است. این مدل نسبت به پروفیل سبک وزن و حجم بیشتری دارد, اما مقاومت بالاتری در برابر خمش ارائه می دهد. انتخاب مقطع بسیار سنگین برای یک درب کوچک نیز هزینه و فضای کاور را بی دلیل افزایش می دهد. ظرفیت باید براساس وزن, طول آزاد و فاصله نقاط اتصال تعیین شود. در سردرهای بلند, استفاده از شاسی پیوسته نسبت به براکت های پراکنده, توزیع بار مناسب تری ایجاد می کند و مسیر حرکت را تراز نگه می دارد.
هنگر, چرخ و کفشک راهنمای شیشه
نمونه هشتم, ریل همراه هنگر قابل تنظیم است. پیچ تنظیم ارتفاع اجازه می دهد پنل پس از نصب با کف و لت ثابت هم راستا شود. بااین حال دامنه تنظیم نباید برای جبران زیرسازی کج استفاده گردد. چرخ های هر هنگر باید قطر و سختی مشابه داشته باشند؛ اختلاف سایش باعث حرکت مایل می شود. بلبرینگ خشک یا دارای لقی نیز در بخش مشخصی از مسیر صدا تولید می کند. هنگام کنترل, هنگر بدون بار و سپس همراه پنل حرکت داده می شود تا تفاوت رفتار زیر وزن واقعی مشخص گردد.
نمونه نهم, ریل دارای کفشک و راهنمای پایین هماهنگ است. ریل بالا وزن را تحمل می کند و کفشک فقط جهت پنل را نگه می دارد, بنابراین فشار بیش از حد روی کفشک نشانه تنظیم نادرست هنگر یا فاصله پایین است. در شیشه فریم لس, تماس راهنما با لبه باید بدون خراش و لرزش باشد. در پنل فریم دار, ابعاد شیار با عرض پروفیل تطبیق داده می شود. کفشک پس از اجرای کف نهایی نصب خواهد شد؛ تغییر تراز سنگ یا پادری می تواند موقعیت آن را جابه جا کند.
تسمه, پولی, ضربه گیر و کاور
نمونه دهم, ریل دارای مسیر تسمه یکپارچه و پولی قابل تنظیم است. تسمه باید موازی با مسیر حرکت پنل قرار گیرد و با کابل یا لبه کاور تماس نداشته باشد. کشش زیاد, بار موتور و بلبرینگ را افزایش می دهد و کشش کم سبب لغزش یا تغییر نقطه توقف می شود. پولی ها پس از نصب تراز می شوند و تسمه در چند چرخه اولیه دوباره کنترل خواهد شد. براکت اتصال تسمه به هنگر نیز باید بدون پیچش باشد؛ زاویه نامناسب نیروی جانبی به چرخ وارد می کند.
نمونه یازدهم, ریل مجهز به ضربه گیر مکانیکی و کاور بازشونده است. ضربه گیر برای محدودکردن انتهای مسیر و حفاظت هنگام خطای تنظیم کاربرد دارد, اما نباید جای توقف نرم کنترلر را بگیرد. برخورد مداوم پنل با ضربه گیر نشان می دهد نقطه توقف یا تسمه نیاز به تنظیم دارد. کاور باید بدون لرزش بسته شود و هنگام کار صدا تولید نکند. نمونه دوازدهم نیز کاور یکپارچه دکوراتیو دارد که ظاهر سردر را منظم تر می سازد, ولی دریچه یا روش دسترسی تعمیر باید در آن پیش بینی شود.
- سطح داخلی ریل را جدا از ظاهر بیرونی کنترل کنید.
- مقطع تقویت شده را فقط براساس وزن و طول انتخاب نمایید.
- پیچ هنگر را برای جبران شاسی خارج از تراز استفاده نکنید.
- کفشک را پس از تکمیل کف نهایی نصب کنید.
- کشش تسمه و هم راستایی پولی را هم زمان بررسی نمایید.
- برخورد مداوم با ضربه گیر را نشانه نیاز به تنظیم بدانید.
انتخاب, اندازه گیری و نصب ریل درب اتوماتیک
انتخاب ریل با ثبت طول دهانه, فضای پارک, وزن پنل و نوع بازشو آغاز می شود. اندازه خام دیوار برای سفارش کافی نیست؛ محل شیشه ثابت, هم پوشانی, کاور, موتور و نقطه سرویس نیز باید مشخص باشند. در پروژه تعویض ریل, علت خرابی مدل قبلی بررسی می شود تا زیرسازی ضعیف یا وزن نامتناسب دوباره به پروفیل تازه آسیب نزند. اندازه گیری پس از تکمیل کف و سردر, نتیجه دقیق تری نسبت به برداشت زودهنگام دارد. ریل باید روی شاسی پیوسته و تراز نصب شود, سپس هنگرها بدون شیشه حرکت داده شوند. مونتاژ مرحله ای, امکان شناسایی اصطکاک یا صدای غیرعادی را پیش از قرارگرفتن پنل سنگین فراهم می کند.
محاسبه طول ریل و فضای حرکت پنل ها
طول ریل از عرض کل دهانه, میزان بازشو و فضای پارک لت ها به دست می آید. در مدل تک لت, پنل باید کاملاً کنار بخش ثابت یا دیوار قرار گیرد؛ کوتاه بودن ریل عرض عبور را کاهش می دهد و طول بیش از نیاز فضای کاور و هزینه ساخت را بالا می برد. در دو لت, مرکز دهانه و طول حرکت هر سمت جدا محاسبه می شوند. محل موتور, کنترلر و پولی نیز داخل طول کلی قرار دارد و نباید با براکت سازه یا ستون تداخل پیدا کند.
در مدل تلسکوپی, محاسبه فقط بر پایه عرض یک پنل کافی نیست. هم پوشانی, تعداد لت ها, فاصله ریل های موازی و طول حرکت نسبی در نقشه ثبت می شوند. فضای نصب کاور نسبت به کشویی ساده بیشتر است و باید با سقف یا تابلو هماهنگ باشد. در پروژه بازسازی, ممکن است دهانه ظاهراً عریض باشد اما ستون پنهان یا تأسیسات اجازه نصب ریل کامل را ندهند. بازدید سردر و اندازه گیری عمق, از برش پروفیلی جلوگیری می کند که در محل قابل مونتاژ نیست.
زیرسازی, تراز و اتصال ریل به سازه
شاسی فلزی باید در طول ریل به بخش مقاوم متصل شود. سقف کاذب, ورق نما یا پروفیل تزئینی به تنهایی توان تحمل وزن و نیروی حرکت را ندارند. تراز طولی با ابزار مناسب کنترل می شود و انحراف کوچک در ریل بلند می تواند پنل را به یک سمت متمایل کند. فاصله پیچ ها براساس وزن و مقطع تعیین خواهد شد. سفت کردن بیش از حد روی زیرسازی ناهموار ممکن است خود پروفیل را خم کند؛ سطح تماس پیش از نصب اصلاح و یکنواخت می شود.
پس از تثبیت شاسی, ریل روی آن قرار می گیرد و محل های اتصال مرحله به مرحله بسته می شوند. کنترل تراز فقط در ابتدا کافی نیست و پس از بستن تمام پیچ ها تکرار می گردد. کابل برق, سنسور و قفل باید از مسیر چرخ و تسمه فاصله داشته باشند. اگر کاور به ریل متصل است, لولا یا گیره های آن نیز بررسی می شوند تا لرزش ایجاد نکنند. تکمیل کابل کشی پیش از نصب شیشه, دسترسی بهتر و خطر کمتر برای سطح پنل فراهم می سازد.
نصب پنل, تست حرکت و عیب یابی اولیه
هنگرها ابتدا بدون شیشه روی ریل حرکت داده می شوند. صدای ثابت در یک نقطه ممکن است از اتصال پروفیل, پیچ بیرون زده یا خراش سطح باشد و پیش از مونتاژ پنل اصلاح می شود. سپس شیشه با ابزار مناسب روی هنگر قرار می گیرد و ارتفاع, کفشک و فاصله جانبی تنظیم خواهند شد. حرکت دستی باید در تمام طول یکنواخت باشد. پنلی که بدون موتور سنگین حرکت می کند, پس از اتصال اپراتور نیز عملکرد مناسبی نخواهد داشت و نباید با افزایش توان موتور پنهان شود.
پس از تأیید حرکت مکانیکی, تسمه و موتور متصل می شوند و سرعت, شتاب و نقطه توقف تنظیم خواهند شد. چند چرخه کوتاه برای تحویل کافی نیست؛ دستگاه باید در استفاده پیوسته و همراه با وزن واقعی آزمایش شود. صدای چرخ, دمای موتور و موقعیت بسته شدن ثبت می شوند. اگر یک لت کندتر است, ابتدا هنگر, کفشک و مسیر همان سمت بررسی خواهد شد. عیب یابی مرحله ای از تعویض غیرضروری برد یا موتور جلوگیری می کند و علت اصلی ایراد را مشخص نگه می دارد.
- طول ریل را همراه فضای موتور و پولی محاسبه کنید.
- عمق سردر را برای مدل تلسکوپی جداگانه اندازه بگیرید.
- شاسی پیوسته را به سازه مقاوم متصل نمایید.
- تراز را پس از بستن تمام پیچ های ریل دوباره کنترل کنید.
- حرکت هنگر بدون شیشه را پیش از مونتاژ پنل تست نمایید.
- اصطکاک مکانیکی را با افزایش قدرت موتور پنهان نکنید.

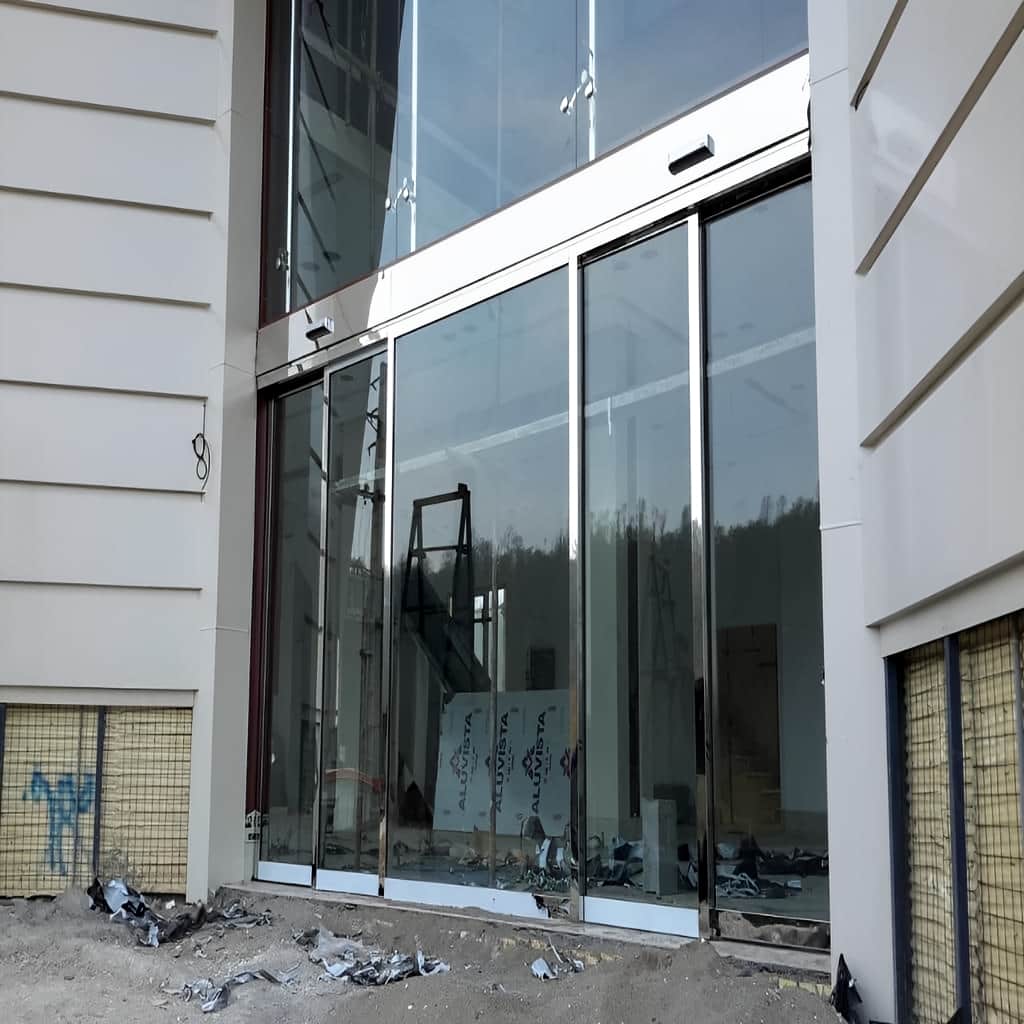

قیمت, سفارش, نگهداری و خدمات ایمن سازی
قیمت ریل به طول پروفیل محدود نیست و مقطع, مدل تک مسیر یا چندمسیر, هنگر, چرخ, کاور, تسمه و شرایط نصب در برآورد اثر دارند. ریل سبک اداری با نمونه تقویت شده پرتردد از نظر مصرف متریال و ظرفیت یکسان نیست. در پروژه تعویض, سلامت شیشه, شاسی و موتور نیز باید بررسی شود؛ گاهی فقط پروفیل آسیب دیده است و گاهی مجموعه هنگر و زیرسازی نیاز به اصلاح دارد. ایمن سازی پس از دریافت تصاویر دهانه و نشانه های خرابی, محدوده بازدید و سفارش را تعیین می کند. ثبت مشخصات فنی, بسته بندی, ارسال, نصب و تنظیم در پیشنهاد, مقایسه قیمت مناسب را شفاف تر می سازد و از حذف قطعات ضروری جلوگیری می کند.
عوامل مؤثر بر قیمت ریل کشویی
طول پروفیل, سختی آلومینیوم و ضخامت مقطع بر مقدار متریال و ظرفیت ریل اثر دارند. مدل تقویت شده نسبت به نمونه سبک هزینه ساخت بیشتری دارد, اما برای پنل سنگین ضروری است. ریل تلسکوپی نیز چند مسیر, براکت و هنگر بیشتری از مدل ساده می خواهد. نوع کاور, رنگ سطح و روش اتصال از عوامل دیگر هستند. مقایسه دو پیشنهاد فقط براساس طول ریل نتیجه دقیقی ندارد؛ مشخصات مقطع, تعداد چرخ و ظرفیت وزنی باید در هر دو گزینه یکسان باشند.
شرایط نصب نیز بر قیمت خدمات اثر می گذارد. شاسی آماده و تراز نسبت به سردر ضعیف یا دارای پوشش پیچیده, اجرای ساده تری دارد. در تعمیر, ممکن است سطح ریل سالم باشد اما چرخ ها یا تسمه نیاز به تعویض داشته باشند. اعلام مبلغ بدون بازدید می تواند بخش اصلی خرابی را نادیده بگیرد. انتخاب قیمت مناسب به معنی حذف کاور, ضربه گیر یا هنگر استاندارد نیست؛ کاهش هزینه باید از طریق انتخاب مدل متناسب انجام شود, نه استفاده از قطعه ای پایین تر از ظرفیت واقعی پنل.
مراحل ثبت سفارش و آماده سازی ارسال
برای ثبت سفارش, عرض دهانه, مدل تک لت یا دو لت, نوع شیشه, وزن تقریبی و تصویر سردر ارسال می شوند. در پروژه تعویض, تصویر سطح داخلی ریل, هنگر و برچسب اپراتور نیز به بررسی اولیه کمک می کند. پس از بازدید, طول نهایی, مقطع, تعداد مسیر و قطعات همراه مشخص خواهند شد. نقشه نصب قبل از برش پروفیل تأیید می شود تا محل موتور, پولی و اتصال ها با سازه هماهنگ باشند. سفارش فقط با نام عمومی ریل کامل, احتمال دریافت قطعات ناسازگار را افزایش می دهد.
ریل بلند باید روی تکیه گاه مناسب بسته بندی شود تا هنگام ارسال خم نشود. محافظ انتهایی از ضربه به مقطع و تغییر شکل شیار جلوگیری می کند. هنگر, تسمه, پیچ و قطعات کوچک در بسته های جدا و برچسب دار قرار می گیرند. ایمن سازی زمان تحویل را با آماده بودن شاسی و حضور تیم نصب هماهنگ می کند. انبارکردن پروفیل روی سطح ناهموار یا تکیه دادن طولانی به دیوار ممکن است راستای آن را تغییر دهد؛ محل نگهداری پیش از ارسال آماده خواهد شد.
نگهداری, تعمیر و خدمات پس از نصب
پاک سازی ریل باید بدون مواد روغنی غلیظ انجام شود, زیرا چربی گردوغبار را جذب و مسیر چرخ را آلوده می کند. صدای تازه, حرکت مایل یا تغییر نقطه توقف نشانه نیاز به بازدید هستند. پیچ های شاسی, هنگر, کشش تسمه و وضعیت چرخ ها در سرویس کنترل می شوند. فاصله سرویس برای فروشگاه پرتردد کوتاه تر از دفتر کم استفاده است. کاور نیز باید بدون فشار به کابل ها باز و بسته شود تا تعمیر ساده, به آسیب سیم کشی منجر نگردد.
در تعمیر, ابتدا پنل از موتور جدا و حرکت دستی بررسی می شود. صدای موضعی معمولاً به سطح ریل یا چرخ ارتباط دارد و کندی در تمام مسیر می تواند از وزن, هنگر یا تراز ناشی شود. تعویض پروفیل بدون اصلاح شاسی کج, خرابی را تکرار خواهد کرد. پس از تعمیر, پنل در چند چرخه پیوسته آزمایش می شود و صدا, موقعیت بسته شدن و دمای موتور کنترل خواهند شد. ثبت مدل ریل و قطعات تعویض شده, تأمین لوازم سازگار در سرویس های آینده را آسان تر می کند.
- قیمت را همراه مقطع, طول و ظرفیت وزنی مقایسه کنید.
- وضعیت شاسی و هنگر را پیش از سفارش ریل تازه اعلام نمایید.
- نقشه محل موتور و پولی را پیش از برش تأیید کنید.
- ریل بلند را با محافظ و تکیه گاه کافی ارسال نمایید.
- مسیر چرخ را بدون روغن غلیظ پاک سازی کنید.
- پس از تعمیر, حرکت دستی و چرخه موتوری را جداگانه تست کنید.
عرض دهانه, مدل تک لت, دو لت یا تلسکوپی, نوع شیشه, وزن پنل و تصاویر سردر برای بررسی اولیه لازم هستند. در پروژه تعویض, تصویر ریل موجود, هنگر, موتور و محل خرابی نیز ارسال می شود. طول نهایی فقط از عرض دهانه به دست نمی آید و فضای پارک, محل پولی و موتور هم باید محاسبه شوند. انتخاب مقطع پس از کنترل وزن و تردد انجام خواهد شد.
طول, ضخامت مقطع, سختی آلومینیوم, تعداد مسیر, کاور, هنگر, چرخ, تسمه و شرایط نصب بر قیمت اثر دارند. ریل تلسکوپی نسبت به نمونه تک مسیر قطعات بیشتری دارد و مدل پرتردد نیز با پروفیل سبک یکسان نیست. وضعیت شاسی و پنل موجود می تواند محدوده تعمیر را تغییر دهد. پیشنهادها باید با مشخصات برابر متریال, ظرفیت و خدمات نصب مقایسه شوند.
ریل سبک برای پنل کوچک و تردد محدود مناسب است و فضای کمتری داخل سردر اشغال می کند. مدل تقویت شده ضخامت و مقاومت بیشتری دارد و برای شیشه سنگین, لت عریض یا چرخه های پیوسته استفاده می شود. انتخاب مقطع قوی تر از نیاز هزینه و حجم کاور را افزایش می دهد, اما ریل ضعیف برای پنل سنگین خطر خمش و صدای حرکت را به همراه دارد.
بله, در صورت سالم بودن موتور, کنترلر و سایر قطعات امکان تعویض ریل وجود دارد. بااین حال سازگاری شکل پروفیل با هنگر, محل موتور و تسمه باید بررسی شود. علت خرابی ریل قبلی نیز اهمیت دارد؛ اگر شاسی کج یا وزن پنل بیش از ظرفیت باشد, پروفیل تازه دوباره آسیب می بیند. حرکت دستی و تراز زیرسازی پیش از نصب ریل جدید کنترل خواهند شد.
ابتدا شاسی مقاوم و تراز آماده می شود, سپس ریل در طول کامل روی آن نصب خواهد شد. هنگرها بدون شیشه حرکت داده می شوند و پس از کنترل مسیر, پنل ها مونتاژ می گردند. ارتفاع, کفشک, تسمه و نقطه توقف تنظیم می شوند. کابل ها باید از چرخ و قطعات متحرک فاصله داشته باشند. تحویل پس از تست حرکت دستی, چند چرخه موتوری و بررسی صدای ریل انجام می شود.
صدای دوره ای, حرکت مایل, لرزش شیشه, کندی در یک نقطه, ساییدگی چرخ و تغییر خط بسته شدن از نشانه های نیاز به بازدید هستند. علت می تواند آلودگی, پیچ بیرون زده, اتصال نامنظم, چرخ فرسوده یا شاسی خارج از تراز باشد. عیب یابی با جداکردن موتور و حرکت دستی آغاز می شود. پس از تعمیر نیز پنل همراه اپراتور در چرخه های پیوسته آزمایش خواهد شد.
جمع بندی
ریل درب اتوماتیک شیشه ای در نمونه های تک لت سبک, دو لت متقارن, پرتردد, تلسکوپی, مخصوص شیشه لمینت, آلومینیومی استاندارد, تقویت شده, دارای هنگر قابل تنظیم, مجهز به کفشک هماهنگ, مسیر تسمه یکپارچه, ضربه گیر و کاور دکوراتیو تولید می شود. هر مدل باید با وزن پنل, طول دهانه, نوع اپراتور و تعداد چرخه هماهنگ باشد. پروفیل, شاسی, هنگر, چرخ, تسمه, پولی و کفشک یک مجموعه مرتبط هستند و تعویض یک قطعه بدون بررسی بقیه ممکن است ایراد را باقی بگذارد. اندازه گیری دقیق, تراز زیرسازی و تست حرکت دستی احتمال دوباره کاری را کاهش می دهند. قیمت سفارش به طول, مقطع, قطعات, بسته بندی, ارسال و خدمات نصب وابسته است. برای بررسی نیاز, هماهنگی بازدید, دریافت پیشنهاد و استعلام قیمت روز می توان تصاویر دهانه و مشخصات پنل را برای ایمن سازی ارسال کرد تا ریل مناسب با دقیت بیشتری انتخاب و اجرا شود.
