9 مدل راهبند مفصلی سقف کوتاه
گردوغبار پارکینگ, برخوردهای تکراری بوم و خشکی محور مفصل, عمر راهبند را بسیار زودتر از یک فضای تمیز و کم تردد کاهش می دهند. راهبند مفصلی سقف کوتاه با بوم آلومینیومی چندبخشی طراحی می شود تا هنگام بالا رفتن, بازو از محل لولا خم شود و با کانال, لوله, سینی کابل یا سقف برخورد نکند. مدل دارای مفصل بلبرینگی در مقایسه با اتصال ساده, حرکت نرم تر و سایش کمتری ایجاد می کند؛ در مقابل, هر دو مدل به تنظیم فنر, کنترل پیچ ها و روان کاری دوره ای نیاز دارند. راهبند مفصلی سقف کوتاه برای پارکینگ مسکونی, اداری, فروشگاهی و رمپ های مسقف کاربرد دارد و می تواند با ریموت, کارت خوان, پلاک خوان, فتوسل و حلقه القایی هماهنگ شود. پیش از سفارش باید عرض دهانه, پایین ترین ارتفاع آزاد, محل تأسیسات سقفی, تعداد تردد, طول بخش های بوم و فضای نصب کابین برسی شوند. انتخاب بازوی سنگین برای موتور سبک, یا نصب مفصل در نقطه نادرست, باعث فشار بیشتر بر گیربکس, افت سرعت و لق شدن اتصالات می شود. قیمت نهایی نیز به نوع موتور, جنس پروفیل, ساختار مفصل, تجهیزات ایمنی, زیرسازی و خدمات نصب وابسته است. ایمن سازی با اندازه گیری دقیق مسیر و بررسی شرایط نگهداری, مدل متناسب با سقف و تردد پروژه را پیشنهاد می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ارتفاع آزاد | پایین ترین نقطه سقف, کانال یا لوله, محل خم شدن بوم مفصلی و طول هر بخش را تعیین می کند. | اندازه گیری در کل مسیر حرکت بوم انجام شود. |
| ساختار مفصل | مفصل بلبرینگی نسبت به اتصال ساده, حرکت نرم تر و استهلاک کمتری در چرخه های مکرر ایجاد می کند. | کیفیت لولا, بوش و پیچ های اتصال پیش از خرید بررسی شود. |
| جنس بوم | پروفیل آلومینیومی سبک, فشار کمتری از بازوی فولادی بر موتور و فنر وارد می کند. | مقطع پروفیل با طول دهانه و وزن مفصل هماهنگ باشد. |
| موتور و گیربکس | موتور پرتردد در مقایسه با مدل سبک, حرکت بوم چندبخشی را در چرخه های متوالی پایدارتر اجرا می کند. | ظرفیت موتور بر اساس ساعات اوج تعیین شود. |
| فنر تعادل | فنر متناسب, وزن بخش های بوم و مفصل را جبران می کند و فشار گیربکس را کاهش می دهد. | تنظیم فنر پس از نصب کامل تجهیزات انجام شود. |
| تجهیزات ایمنی | فتوسل مانع را در خط نوری تشخیص می دهد و حلقه القایی حضور خودرو را روی کف ثبت می کند. | برای مسیر پرتردد, ترکیب دو حسگر در نظر گرفته شود. |
| پوشش و دوام | رنگ کوره ای کابین و پوشش مقاوم اتصالات, دوام قطعات را در برابر رطوبت و شست وشو افزایش می دهند. | آب بندی کابین و محل ورود کابل کنترل شود. |
| نصب و تراز | فونداسیون تراز و تنظیم زاویه مفصل, از برخورد بوم با سقف و انحراف مسیر جلوگیری می کنند. | تست حرکت با ارتفاع واقعی تأسیسات انجام شود. |
| هزینه سفارش | نوع مفصل, طول بوم, موتور, حسگرها, رنگ و شرایط اجرا بر هزینه نهایی اثر دارند. | پیشنهادها با مشخصات و خدمات یکسان مقایسه شوند. |

کاربردها و مزیت های راهبند مفصلی سقف کوتاه
راهبند مفصلی برای ورودی هایی ساخته می شود که بازوی مستقیم هنگام بالا رفتن با سقف یا تجهیزات تأسیساتی برخورد می کند. این مدل در مقایسه با راهبند ساده, بوم چندبخشی و اتصال متحرک دارد و هنگام حرکت, بخش انتهایی را به سمت پایین یا داخل جمع می کند. در پارکینگ کم ارتفاع, این ساختار امکان کنترل دهانه را بدون جابه جایی لوله ها و کانال ها فراهم می سازد. مدل سبک برای تردد محدود مناسب است, در حالی که نمونه تقویت شده برای پارکینگ اداری یا فروشگاهی دوام بیشتری دارد. مزیت اصلی, استفاده از فضای موجود بدون کاهش عرض مسیر است؛ با این حال, مفصل اضافه نسبت به بوم یک تکه به سرویس, روان کاری و کنترل پیچ های بیشتری نیاز دارد. انتخاب صحیح باید میان ارتفاع, طول بوم, تعداد تردد و هزینه نگهداری تعادل برقرار کند.
پارکینگ مسکونی با ارتفاع محدود
در پارکینگ مسکونی, کانال تهویه یا لوله آتش نشانی ممکن است پایین تر از سقف اصلی قرار گرفته باشد و بازوی مستقیم را محدود کند. راهبند مفصلی سقف کوتاه نسبت به بوم ساده, امکان خم شدن کنترل شده را فراهم می کند و بدون اشغال فضای جانبی, ورودی را می بندد. مدل الکترومکانیکی سبک برای ساختمان کم واحد مناسب تر است, در حالی که مجتمع بزرگ تر به موتور و گیربکس مقاوم تری نیاز دارد. انتخاب تنها بر پایه تعداد واحدها کافی نیست و باید تعداد فرمان ها در شلوغ ترین ساعت نیز بررسی شود.
بوم آلومینیومی سبک نسبت به پروفیل سنگین, فشار کمتری بر فنر و گیربکس وارد می کند, اما برای دهانه بلند باید مقطع تقویت شده انتخاب شود. محل مفصل نیز باید دقیقاً با پایین ترین مانع سقفی هماهنگ باشد؛ نصب زودتر یا دیرتر آن می تواند باعث برخورد بخش انتهایی شود. در ساختمان مسکونی, صدای کارکرد و حرکت نرم اهمیت بیشتری از سرعت بسیار بالا دارند. سرویس منظم لولا و کنترل پیچ ها نیز نسبت به بی توجهی طولانی, احتمال لق شدن و صدای تقه را کاهش می دهد.
ورودی اداری و فروشگاهی پرتردد
پارکینگ اداری در ساعت شروع و پایان کار, چرخه های متوالی بیشتری از یک ساختمان مسکونی تجربه می کند. مدل پرتردد نسبت به موتور سبک, گرما و فشار تکرارشونده را بهتر مدیریت می کند و افت سرعت کمتری دارد. در مرکز فروشگاهی نیز حرکت سریع تر بوم نسبت به مدل آرام, صف خروج را کاهش می دهد؛ اما مفصل باید برای شتاب بالاتر طراحی شده باشد. استفاده از لولای ضعیف همراه موتور سریع, در مقایسه با مجموعه هماهنگ, سایش و ضربه بیشتری ایجاد می کند.
کارت خوان و پلاک خوان می توانند ورود خودرو را سریع تر از فرمان دستی انجام دهند, ولی سرعت سامانه شناسایی باید با حرکت راهبند هماهنگ باشد. فتوسل تنها نسبت به ترکیب فتوسل و حلقه القایی پوشش محدودتری دارد, به ویژه هنگامی که خودروها پشت سر هم عبور می کنند. در محیط فروشگاهی, نظافت منظم کف و حذف زباله اطراف کابین نیز اهمیت بیشتری دارد؛ زیرا گردوغبار و رطوبت می توانند به اتصالات و حسگرها آسیب بزنند و توقف مسیر را افزایش دهند.
رمپ مسقف و مسیر دارای تأسیسات
رمپ مسقف نسبت به مسیر صاف, شرایط دشوارتری برای توقف و حرکت دوباره خودرو ایجاد می کند. راهبند باید در بخشی نصب شود که راننده دید کافی و سطح نسبتاً پایدار داشته باشد. بوم مفصلی برای عبور از زیر تأسیسات مناسب است, اما محل خم شدن آن باید با زاویه رمپ و ارتفاع خودروها هماهنگ باشد. نصب کابین روی بخش پرشیب نسبت به سطح تراز, تنظیم شفت و توقف انتهایی را دشوارتر می کند و ممکن است ظاهر دستگاه را نیز نامنظم نشان دهد.
در مسیر دارای چند مانع سقفی, یک مفصل ساده ممکن است کافی نباشد و طراحی چندبخشی یا جابه جایی محل کابین نتیجه بهتری بدهد. بوم کوتاه تر نسبت به بازوی بلند, فشار کمتری به لولا وارد می کند, اما دهانه کمتری را می پوشاند. تهیه نقشه ارتفاعی از مسیر حرکت بوم, نسبت به اندازه گیری تنها یک نقطه, خطر برخورد را کاهش می دهد. این بررسی همچنین محل مناسب برای چراغ بوم, فتوسل و پایه نگهدارنده را مشخص می کند.
- پایین ترین مانع سقفی در کل مسیر حرکت ثبت شود.
- مدل کم تردد و پرتردد بر اساس چرخه واقعی مقایسه شوند.
- محل مفصل با طول بخش های بوم هماهنگ گردد.
- در رمپ, کابین روی سطح تراز یا زیرسازی اصلاح شده نصب شود.
- فتوسل و حلقه القایی برای عبور متوالی بررسی شوند.
- سرویس لولا و پیچ ها در برنامه نگهداری قرار گیرد.

ساختار بوم مفصلی و معیارهای دوام قطعات
دوام راهبند مفصلی به هماهنگی موتور, فنر, پروفیل و لولا وابسته است. بوم چندبخشی نسبت به بازوی یک تکه, نقاط اتصال بیشتری دارد و هر اتصال می تواند در اثر ضربه, گردوغبار یا روان کاری ناکافی دچار لقی شود. مفصل بلبرینگی حرکت نرم تری از بوش ساده ایجاد می کند, اما در محیط مرطوب به آب بندی و گریس مناسب نیاز دارد. پروفیل سبک سرعت و فشار کمتری ایجاد می کند, در حالی که مقطع تقویت شده برای دهانه بلند پایداری بیشتری دارد. کابین رنگ کوره ای نیز نسبت به پوشش ضعیف, در برابر رطوبت و شست وشوی پارکینگ مقاوم تر است. کیفیت واقعی از یک قطعه جدا به دست نمی آید؛ مجموعه باید در حالت سرد, گرم و چرخه های متوالی آزمایش شود تا دوام آن قابل ارزیابی باشد.

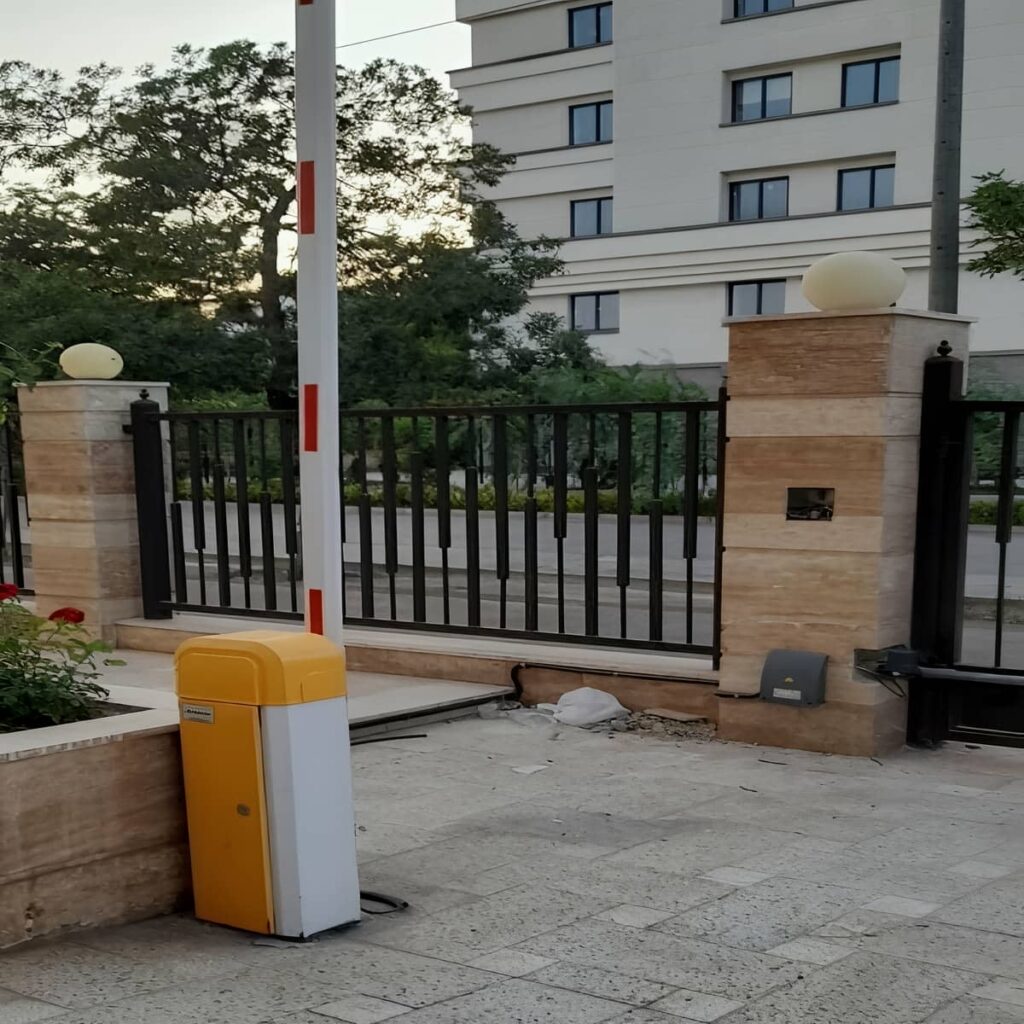

پروفیل آلومینیومی و اتصال بخش های بوم
آلومینیوم نسبت به فولاد وزن کمتری دارد و برای بوم مفصلی فشار مناسب تری بر موتور ایجاد می کند. پروفیل ساده برای دهانه کوتاه کافی است, اما بازوی طولانی به دیواره یا مقطع تقویت شده نیاز دارد. وزن کمتر سرعت حرکت را افزایش می دهد, در حالی که سبکی بیش از حد می تواند لرزش بخش انتهایی را بیشتر کند. انتخاب مقطع باید بر اساس طول هر بخش, وزن لولا و تجهیزات جانبی انجام شود, نه فقط ظاهر پروفیل یا ضخامت سطح بیرونی.
اتصال بخش های بوم باید بدون لقی و در راستای یکسان مونتاژ شود. پیچ ضعیف نسبت به محور فولادی مناسب, زودتر دچار خوردگی یا تغییر شکل می شود. نوار چراغ و شبرنگ نیز وزن متفاوتی به بخش انتهایی اضافه می کنند و می توانند تعادل را تغییر دهند. پس از نصب تجهیزات, فنر باید دوباره تنظیم شود. بازبینی دوره ای پیچ اتصال نسبت به تعمیر پس از شکستگی, هزینه کمتر و توقف کوتاه تری دارد و از سقوط ناگهانی بخش انتهایی جلوگیری می کند.

مفصل بلبرینگی بوش و کابل حرکتی
مفصل بلبرینگی در مقایسه با بوش ساده, اصطکاک کمتری دارد و حرکت تکرارشونده را نرم تر انجام می دهد. با این حال, گردوغبار و آب می توانند وارد محفظه شوند و گریس را آلوده کنند. بوش پلیمری نگهداری ساده تری دارد, اما در فشار و حرارت بالا ممکن است زودتر فرسوده شود. انتخاب میان این دو ساختار باید بر اساس تردد, شرایط شست وشو و دسترسی به سرویس انجام گیرد. هیچ مفصلی بدون مراقبت, دوام نامحدود ندارد.
در مدل چراغ دار, کابل باید از محل مفصل عبور کند و همراه بوم خم شود. کابل معمولی نسبت به سیم انعطاف پذیر, زودتر دچار شکست داخلی می شود. مسیر کابل نباید زیر پیچ یا لبه تیز قرار گیرد و باید فضای کافی برای حرکت داشته باشد. روکش محافظ در مقایسه با سیم آزاد, مقاومت بیشتری در برابر سایش ایجاد می کند. بررسی روشنایی بوم هنگام سرویس مفصل, خرابی کابل را پیش از قطع کامل مشخص می سازد.
موتور گیربکس و فنر تعادل
موتور کم کار برای ورودی خلوت مناسب است, در حالی که مدل پرتردد در چرخه های متوالی دمای پایدارتر و افت عملکرد کمتری دارد. وزن بوم مفصلی از مجموع پروفیل, لولا و تجهیزات تشکیل می شود و ممکن است بیشتر از بازوی ساده باشد. گیربکس باید این وزن را بدون صدای تقه یا لرزش انتقال دهد. بررسی دمای موتور پس از چند چرخه, نسبت به تست یک باره, اطلاعات دقیق تری درباره تناسب ظرفیت دستگاه ارائه می کند.
فنر تعادل بخش مهمی از دوام مجموعه است. کشش کم, فشار بیشتری به موتور وارد می کند و کشش زیاد, بوم را با شتاب نامناسب بالا می برد. در بوم مفصلی, توزیع وزن هنگام حرکت تغییر می کند و تنظیم فنر نسبت به مدل مستقیم حساس تر است. فنر باید پس از نصب نهایی و در چند زاویه مختلف بررسی شود. روغن کاری محور و کنترل شفت نیز در کنار فنر انجام می شود تا مشکل تعادل با خرابی گیربکس اشتباه گرفته نشود.
- مقطع پروفیل با طول هر بخش و وزن مفصل هماهنگ شود.
- محور و پیچ های اتصال از نظر لقی دوره ای کنترل شوند.
- مفصل در برابر گردوغبار و رطوبت محافظت گردد.
- کابل چراغ از نوع انعطاف پذیر و مقاوم به خمش باشد.
- دمای موتور در چند چرخه متوالی بررسی شود.
- تنظیم فنر پس از نصب همه متعلقات انجام گیرد.
انتخاب مدل مناسب و نصب راهبند سقف کوتاه
انتخاب راهبند مفصلی از اندازه گیری دقیق شروع می شود و تنها دانستن ارتفاع کلی سقف کافی نیست. کانال, لوله, تابلو و چراغ ممکن است در بخش های مختلف مسیر ارتفاع متفاوتی ایجاد کنند. طول قسمت اول بوم باید تا نقطه خم شدن محاسبه شود و بخش دوم نیز پس از تا شدن, با سقف و کابین تداخل نداشته باشد. فونداسیون تراز نسبت به مهار روی کف نازک, حرکت پایدارتر و تنظیم دقیق تری ایجاد می کند. کابل قدرت و فرمان نیز بهتر است در مسیرهای مجزا اجرا شوند تا نویز به برد و حسگرها منتقل نشود. پس از نصب, بوم باید در چند زاویه متوقف و فاصله آن تا موانع بررسی شود. تست تنها در حالت کاملاً باز یا بسته, احتمال برخورد میانی را نشان نمی دهد و برای تحویل کافی نیست.
اندازه گیری ارتفاع و محل شکست بوم
ارتفاع آزاد باید از سطح تمام شده کف تا پایین ترین مانع اندازه گیری شود. در رمپ, این فاصله ممکن است در طول مسیر تغییر کند و یک اندازه ثابت نتیجه دقیقی ندهد. محل مفصل باید پیش از ساخت بوم تعیین شود تا بخش اول پیش از برخورد خم شود. اگر مفصل خیلی نزدیک کابین قرار گیرد, بخش دوم ممکن است طول زیادی داشته باشد؛ اگر بیش از حد دور باشد, بوم پیش از خم شدن به تأسیسات می رسد.
ترسیم مسیر حرکتی بوم در نما, نسبت به تخمین چشمی, موقعیت دقیق تری ارائه می دهد. عرض دهانه نیز بر طول کل بازو اثر دارد و نباید برای کاهش ارتفاع, پوشش مسیر ناقص شود. گاهی جابه جایی محدود کابین نسبت به پیچیده تر کردن بوم, راهکار ساده تری است. بررسی هر دو گزینه پیش از سفارش, از ساخت بازوی نامتناسب جلوگیری می کند. فاصله ایمن تا سقف باید برای لرزش و تغییرات جزئی نصب نیز در نظر گرفته شود.

فونداسیون تراز و کابل کشی استاندارد
کابین راهبند باید روی فونداسیون مقاوم و کاملاً تراز نصب شود. کج بودن صفحه پایه نسبت به نصب صحیح, زاویه حرکت را تغییر می دهد و در بوم مفصلی احتمال برخورد را بیشتر می کند. بولت ها باید با صفحه دستگاه هماهنگ باشند و فضای باز شدن درپوش برای سرویس حفظ شود. نصب بسیار نزدیک دیوار, نسبت به جانمایی آزاد, دسترسی به فنر, موتور و ترمینال ها را محدود می کند.
کابل برق موتور در مقایسه با کابل فرمان جریان بیشتری دارد و بهتر است از فتوسل, شبکه و کارت خوان جدا باشد. مسیر مشترک می تواند نویز و خطای فرمان ایجاد کند. لوله مدفون نسبت به سیم روکار, حفاظت بیشتری در برابر شست وشو و عبور خودرو فراهم می سازد. اجرای لوله رزرو نیز برای افزودن پلاک خوان یا حلقه القایی, کم هزینه تر از تخریب دوباره کف است. همه کابل ها باید در تابلو نام گذاری شوند تا تعمیر بعدی سریع تر انجام شود.
تست مفصل حسگر و خطاهای رایج
پس از نصب, بوم باید در تمام مسیر حرکت مشاهده شود و فاصله مفصل تا سقف در چند نقطه کنترل گردد. تست یک بار باز و بسته شدن, لقی یا برخورد احتمالی را در چرخه های متوالی نشان نمی دهد. دستگاه باید چند فرمان پشت سر هم اجرا کند تا صدای مفصل, دمای موتور و ثبات توقف بررسی شوند. چراغ بوم نیز باید در حالت خم شده روشن بماند و کابل آن تحت کشش قرار نگیرد.
فتوسل با توقف خودرو و حلقه القایی با عبور متوالی آزمایش می شوند. بسته شدن زودهنگام ممکن است از تنظیم زمان باشد, در حالی که حرکت سنگین بیشتر به فنر یا گیر مفصل مربوط است. صدای تقه نیز می تواند از لقی محور باشد و الزاماً خرابی گیربکس نیست. تفکیک این خطاها پیش از تعویض قطعه, هزینه تعمیر را کاهش می دهد. آموزش خلاص کردن دستی و روش توقف اضطراری نیز باید هنگام تحویل انجام شود.
- ارتفاع در چند نقطه از مسیر حرکت اندازه گیری شود.
- محل مفصل پیش از ساخت بوم روی نقشه مشخص گردد.
- فونداسیون و صفحه پایه کاملاً تراز اجرا شوند.
- برق موتور از فرمان و شبکه جدا باشد.
- بوم در تمام زوایا از نظر برخورد بررسی شود.
- مفصل و حسگرها با چند چرخه واقعی آزمایش شوند.

قیمت, سفارش و خدمات راهبند مفصلی ایمن سازی
قیمت راهبند مفصلی سقف کوتاه به طول بوم, تعداد بخش ها, نوع مفصل, ظرفیت موتور و شرایط نصب وابسته است. مدل دارای بوش ساده نسبت به مفصل بلبرینگی هزینه اولیه کمتری دارد, اما ممکن است در تردد بالا سرویس بیشتری نیاز داشته باشد. بوم چراغ دار از نمونه شبرنگ دار تجهیزات بیشتری دارد و پروفیل تقویت شده نیز نسبت به مقطع سبک متریال بیشتری مصرف می کند. فونداسیون آماده, اجرای ساده تری از محل نیازمند تخریب و اصلاح کف دارد. ایمن سازی برای ارائه پیشنهاد, ارتفاع آزاد, عرض دهانه, تعداد تردد و شرایط نگهداری را بررسی می کند. سفارش کامل باید موتور, بوم, مفصل, حسگر, کابل, نصب و خدمات دوره ای را مشخص سازد تا قیمت پایین تر ناشی از حذف قطعات ضروری یا کاهش کیفیت اجرا نباشد.
عوامل مؤثر بر قیمت راهبند مفصلی
طول کل بوم و محل شکست, ساختار اصلی سفارش را تعیین می کنند. بازوی چندبخشی نسبت به بوم ساده به اتصال, محور و مونتاژ بیشتری نیاز دارد. مفصل بلبرینگی هزینه بیشتری از اتصال معمولی ایجاد می کند, ولی حرکت نرم تر و دوام بالاتری در تردد مکرر ارائه می دهد. موتور پرتردد نیز از مدل سبک گران تر است و در مقابل, چرخه های متوالی را بهتر تحمل می کند. انتخاب هر گزینه باید با کاربری واقعی انجام شود.
چراغ خطی, فتوسل, حلقه القایی, کارت خوان و پلاک خوان هرکدام مشخصات سفارش را تغییر می دهند. بوم شبرنگ دار نسبت به مدل LED نگهداری ساده تری دارد, اما دید فعال کمتری ارائه می دهد. کابل کشی طولانی و اصلاح فونداسیون نیز هزینه اجرای بیشتری از محل آماده ایجاد می کنند. مقایسه پیشنهادها باید با طول بوم, نوع مفصل, موتور و خدمات یکسان انجام شود؛ در غیر این صورت مبلغ کمتر معیار دقیقی برای کیفیت نیست.
مراحل مشاوره و ثبت سفارش
ثبت سفارش با دریافت ارتفاع سقف, عرض دهانه, تصاویر تأسیسات و تعداد خودروها آغاز می شود. تصویر نسبت به توضیح متنی, محل کانال و چراغ را بهتر نشان می دهد, اما اندازه گیری حضوری برای سقف پیچیده دقیق تر است. سپس مدل های مختلف از نظر محل مفصل, نوع موتور, بوم چراغ دار و حسگر مقایسه می شوند. شرایط شست وشو و گردوغبار نیز برای انتخاب پوشش و برنامه نگهداری در نظر گرفته خواهد شد.
پس از تأیید مدل, نقشه بوم, ابعاد فونداسیون و مسیر کابل آماده می شود. ارسال دستگاه پیش از آماده شدن زیرسازی, نسبت به هماهنگی مرحله ای, احتمال تأخیر و آسیب انبارش را افزایش می دهد. ایمن سازی می تواند پیشنهاد متناسب با سقف, تردد و روش سرویس پروژه را ارائه کند. هنگام تحویل نیز تنظیم فنر, عملکرد مفصل, حسگرها و خلاص کن دستی ثبت می شوند تا بهره بردار اطلاعات کامل تری برای نگهداری آینده داشته باشد.
سرویس دوره ای و تعمیر مفصل
راهبند مفصلی نسبت به مدل مستقیم, نقاط متحرک بیشتری دارد و به بازبینی منظم تری نیازمند است. کنترل لقی محور, گریس مفصل, سفتی پیچ ها و سلامت کابل چراغ از اقدامات اصلی هستند. موتور و گیربکس نیز بر اساس تعداد چرخه سرویس می شوند. در محیط دارای گردوغبار, فاصله سرویس باید کوتاه تر از پارکینگ تمیز باشد؛ زیرا ذرات روی بوش و بلبرینگ تجمع پیدا می کنند و حرکت را سنگین تر می سازند.
صدای مفصل الزاماً به خرابی موتور مربوط نیست و باید محور, بوش و اتصال بخش ها جداگانه بررسی شوند. افت سرعت نیز می تواند از فنر نامتعادل یا گیر کابل ناشی شود. تعویض کامل گیربکس پیش از عیب یابی, نسبت به تعمیر هدفمند هزینه بیشتری ایجاد می کند. ثبت سوابق سرویس و قطعات تعویض شده, تشخیص فرسایش تدریجی را آسان تر می سازد. نگهداری منظم, توقف کوتاه تر و دوام بیشتری از تعمیر پس از شکستگی بوم فراهم می کند.
- استعلام بر اساس طول بوم و نوع مفصل انجام شود.
- مدل موتور و تجهیزات ایمنی در سفارش درج گردند.
- شرایط گردوغبار و شست وشو در برنامه سرویس لحاظ شوند.
- نقشه بوم پیش از ساخت و ارسال تأیید گردد.
- مفصل و کابل چراغ دوره ای بازبینی شوند.
- عیب یابی اتصال و فنر پیش از تعویض گیربکس انجام شود.
عرض مفید دهانه, پایین ترین ارتفاع سقف, محل کانال ها و فاصله کابین تا مانع باید اندازه گیری شوند. ارتفاع در یک نقطه کافی نیست و کل مسیر حرکت بوم باید بررسی شود. تعداد خودروها و ساعات اوج نیز برای انتخاب موتور اهمیت دارند. تصاویر محل ارزیابی اولیه را آسان می کنند, اما سقف دارای چند مانع به اندازه گیری و نقشه دقیق تری نیاز خواهد داشت.
قیمت به طول بوم, تعداد بخش ها, نوع مفصل, ظرفیت موتور و جنس پروفیل وابسته است. مفصل بلبرینگی نسبت به اتصال ساده هزینه بیشتری دارد و بوم چراغ دار نیز تجهیزات بیشتری از مدل شبرنگ دار می خواهد. فتوسل, حلقه القایی, فونداسیون و کابل کشی نیز مشخصات سفارش را تغییر می دهند. پیشنهادها باید با محدوده نصب و خدمات یکسان مقایسه شوند.
مفصل بلبرینگی اصطکاک کمتر و حرکت نرم تری دارد و برای چرخه های بیشتر مناسب است. مدل بوشی ساختار ساده تر و هزینه اولیه پایین تری دارد, اما ممکن است در تردد بالا زودتر دچار لقی شود. شرایط گردوغبار, رطوبت و امکان سرویس در انتخاب مؤثر هستند. هر دو مدل به کنترل پیچ ها و روان کاری منظم نیاز دارند.
بله, بوم مفصلی نسبت به بازوی یک تکه محور, بوش یا بلبرینگ بیشتری دارد. لقی اتصال, خشکی مفصل و آسیب کابل چراغ باید دوره ای کنترل شوند. در محیط پرگردوغبار یا دارای شست وشوی مکرر, فاصله سرویس کوتاه تر می شود. نگهداری منظم از ایجاد صدای تقه, حرکت سنگین و شکست اتصال جلوگیری می کند.
فتوسل مانع را در یک خط نوری تشخیص می دهد, اما حلقه القایی حضور خودرو را روی سطح کف ثبت می کند. برای پارکینگ پرتردد یا خودروهای پشت سر هم, ترکیب هر دو حسگر ایمنی بیشتری ایجاد می نماید. محل فتوسل باید با ارتفاع خودرو و خط عبور هماهنگ باشد. تست واقعی پس از نصب برای تنظیم دقیق ضروری است.
عیب یابی از برق, برد, حسگر و فرمان آغاز می شود و سپس موتور, فنر, گیربکس و مفصل بررسی خواهند شد. صدای تقه ممکن است از لقی محور باشد, در حالی که کندی حرکت می تواند به فنر نامتعادل مربوط شود. تعویض موتور بدون کنترل مفصل هزینه غیرضروری ایجاد می کند. پس از تعمیر, بوم در تمام زاویه ها و چند چرخه متوالی آزمایش می شود.
جمع بندی
9 مدل راهبند مفصلی سقف کوتاه از نظر طول بوم, محل شکست, نوع لولا, ظرفیت موتور و تجهیزات ایمنی تفاوت دارند. مفصل بلبرینگی در مقایسه با اتصال ساده, حرکت نرم تر و دوام بیشتری ارائه می دهد, اما به آب بندی و روان کاری دقیق نیاز دارد. بوم آلومینیومی سبک فشار کمتری بر گیربکس وارد می کند و پروفیل تقویت شده برای دهانه بلند مناسب تر است. اندازه گیری پایین ترین مانع, اجرای فونداسیون تراز, تنظیم فنر و تست تمام زوایای حرکت, احتمال برخورد با سقف را کاهش می دهند. سرویس محور, پیچ ها, کابل چراغ و حسگرها نیز باید متناسب با گردوغبار و میزان تردد برنامه ریزی شود. ایمن سازی با دریافت تصاویر, ابعاد و شرایط استفاده, پشینهاد متناسب با سقف و نگهداری پروژه را آماده می کند. برای دریافت مدل مناسب, ثبت سفارش یا استعلام قیمت روز, عرض دهانه, ارتفاع آزاد, تعداد تردد و نوع تجهیزات کنترلی را اعلام کنید تا جزئیات ساخت, نصب و خدمات مشخص شوند.
